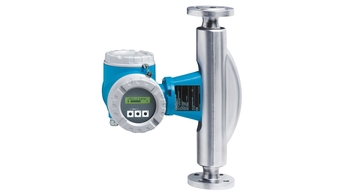

The robust flowmeter for demanding applications with a compact or remote transmitter. Highest measurement performance for liquids and gases under varying, demanding process conditions.
Mais informações

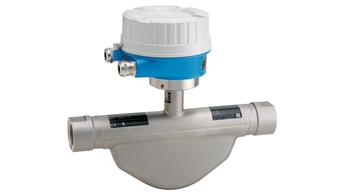

The most compact high-pressure sensor with an ultra-compact transmitter
Mais informações
Produtos simples
Fácil de escolher, instalar e operar
Excelência técnica
Simplicidade
Produtos padrão
Confiável, robusto e baixa manutenção
Excelência técnica
Simplicidade
Excelência técnica
Simplicidade
Produtos especializados
Desenvolvidos para aplicações exigentes
Excelência técnica
Simplicidade
Versões FLEX
Excelência técnica
Simplicidade
Versão Fundamental
Atende suas necessidades básicas de medição
Excelência técnica
Simplicidade
Versão Lean
Lida com seus principais processos facilmente
Excelência técnica
Simplicidade
Seleção Extended
Otimiza seus processos com tecnologias inovadoras
Excelência técnica
Simplicidade
Versão Xpert
Controla suas aplicações mais difíceis
Excelência técnica
Simplicidade
Characteristic / Application
The universal and multivariable flowmeterfor liquids and gases
Process temperature
-50...+150°C (-58...+302°F)
Process pressure
PN 16...100 PN350 (MP) Cl 150...600 JIS 10...63K
Output
4...20mA Pulse/Frequency Status
Product headline
The universal and multivariable flowmeterfor liquids and gases
Sensor features
S-DAT Validation Quick-Setup 1 Totalizer
Nominal diameter range
DN 8...80 DN 8...25(MP) 5/16"...3" 5/16"...1"(MP)
Max. measurement error
Mass flow: +-0.15% Volume flow: +-0.25%
Measuring range
0...180'000 kg/h 0...18'000 kg/h (MP)
Max. process pressure
PN 16...100 PN350 (MP) Cl 150...600 JIS 10...63K
Medium temperature range
-50...+150°C (-58...+302°F)
Ambient temperature range
Display/Operation
Two line backlit Push buttons
Outputs
4...20mA Pulse/Frequency Status
Product headline
The universal and multivariable meter for fluids and gases
Sensor features
S-DAT Validation Quick-Setup 1 Totalizer
Nominal diameter range
DN 8...80 DN 8...25(MP) 5/16"...3" 5/16"...1"(MP)
Measuring range
0...180'000 kg/h 0...18'000 kg/h (MP)
Max. process pressure
PN 16...100 PN350 (MP) Cl 150...600 JIS 10...63K
Medium temperature range
-50...+150°C (-58...+302°F)
Display/Operation
Two line backlit Push buttons
Outputs
4...20mA Pulse/Frequency Status
89 documentos
Coriolis Mass Flow Measuring System The universal and multivariable flowmeter for liquids and gases
EN
PT
Alemão French Japonês Chinês
25/01/2010
Idioma:
Inglês
Versão:
25/01/2010
Tamanho do arquivo:
2.1 MB
Nome do arquivo:
TI102DEN_0210.pdf
Proline Promass 80F, 80M, 83F
Sistema Medidor de Vazão por Coriolis
Medidor de vazão universal e multivariável para líquidos e gases
EN
PT
Búlgaro Alemão Espanhol French Italiano Japonês Russo
01/06/2008
01/09/2007
01/12/2005
01/01/2005
15/10/2003
Idioma:
Português
Versão:
15/10/2003
Tamanho do arquivo:
1.9 MB
Nome do arquivo:
TI053D38pt10.03.pdf
Promass
Heating jacket
Operating Instructions
Heating jacket for Promass F, M, A, I sensors.
EN
PT
Alemão French
28/05/2004
Idioma:
Inglês
Versão:
28/05/2004
Tamanho do arquivo:
732.1 KB
Nome do arquivo:
Ba043DEN.pdf
Proline Promass 80
PROFIBUS PA
Operating Instructions
Coriolis Mass Flow Measuring System (withPROFIBUS PA interface) for measuring the mass flow rate, density and temperature of fluids and gases.The description of the device functions are in a separate documentation.
EN
PT
Alemão French Russo
15/10/2012
08/06/2010
01/11/2008
01/12/2007
01/12/2006
Idioma:
Inglês
Versão:
15/10/2012
Tamanho do arquivo:
2.1 MB
Nome do arquivo:
BA00072DEN_1312.pdf
Proline Promass 80
PROFIBUS PA
Description of Device
Functions
Description of the device functions (0ptions and inputs). Additional documentation for Operating Instructions PROline Promass 80 PROFIBUS PA.
EN
PT
Alemão French Russo
08/06/2010
01/11/2008
01/12/2007
01/12/2005
01/06/2001
Idioma:
Inglês
Versão:
08/06/2010
Tamanho do arquivo:
743 KB
Nome do arquivo:
BA073DEN_0610.pdf
Instruções de Operação Proline Promass 80
Sistemas medidores de fluxo por Coriolis
EN
PT
Tcheco Alemão Espanhol French Húngaro Italiano Japonês Polonês Russo Chinês
15/10/2012
01/03/2010
01/09/2008
01/12/2006
01/12/2005
Idioma:
Português
Versão:
01/11/2004
Tamanho do arquivo:
2.2 MB
Nome do arquivo:
BA057D38pt05.05.pdf
Descrição de funções do instrumento
Proline Promass 80
Sistema de medição de vazão mássica Coriolis
EN
PT
Tcheco Alemão Espanhol French Húngaro Italiano Japonês Polonês Russo
01/09/2008
01/12/2005
01/11/2004
15/10/2003
01/11/2001
Idioma:
Português
Versão:
01/09/2008
Tamanho do arquivo:
1.8 MB
Nome do arquivo:
Ba058D_38_pt_0908.pdf
Proline Promass 80
Resumo das instruções de operação
Medidor de vazão Coriolis
EN
PT
Tcheco Alemão Espanhol French Italiano Sueco Chinês
06/08/2015
15/10/2012
01/07/2007
Idioma:
Português
Versão:
06/08/2015
Tamanho do arquivo:
1.6 MB
Nome do arquivo:
KA00023DPT_1415.pdf
Replacing Power supply and display
Installation Instructions
Promag 50, 51, 53, 55, Promass 40, 80, 83, 84, 8ME, Cubemass DCI 8CN, CNGmass DCI 8DF, Prosonic Flow 90, 93, t-mass 65
EN
PT
Alemão
15/11/2018
18/11/2011
Idioma:
Inglês
Versão:
15/11/2018
Tamanho do arquivo:
455.1 KB
Nome do arquivo:
EA00063DA2_1518.pdf
Replacing interface parts
Installation Instructions
Promass 40, 80, 83, 84, Cubemass 8CN, CNGmass 8DF
EN
PT
Alemão
01/04/2019
17/11/2011
Idioma:
Inglês
Versão:
01/04/2019
Tamanho do arquivo:
787.5 KB
Nome do arquivo:
EA00036DA2_1519.pdf
Buscar peças de reposição pelo número no desenho
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
Kit power s.b. 40/8X/65 220V REx000
Número do desenho
Código de pedido
F
50098557
Kit p.s.b.40/8X 220V REx000 HE
Número do desenho
Código de pedido
F
71039431
Kit p.s.b.40/8X 220V REx000 HE
Número do desenho
Código de pedido
F
71039431
Kit power s.b. 40/8X/65 220V REx120 Ex
Número do desenho
Código de pedido
F
50098558
Kit p.s.b.8X 220V REx120 HE Ex
Número do desenho
Código de pedido
F
71039432
Kit p.s.b. 40/8X 220V REx330 Ex
Número do desenho
Código de pedido
F
71097758
Kit p.s.b.8X 220V REx330 HE Ex
Número do desenho
Código de pedido
F
71097760
Kit P.s.b. 40/8X/65 24V REx000
Número do desenho
Código de pedido
F
50098565
Kit p.s.b.8X 24V REx000 HE
Número do desenho
Código de pedido
F
71039434
Kit P.s.b. 40/8X/65 24V REx120 Ex
Número do desenho
Código de pedido
F
50098566
Kit P.s.b. 8X 24V REx120 HE Ex
Número do desenho
Código de pedido
F
71039436
Kit P.s.b. 40/8X 24V REx330 Ex
Número do desenho
Código de pedido
F
71097759
Kit P.s.b. 8X 24V REx330 HE Ex
Número do desenho
Código de pedido
F
71097761
Kit 10 fuses 250 VAC T800 MA
Número do desenho
Código de pedido
7
50094002
Kit 10 fuses 250 VAC T 2A00
Número do desenho
Código de pedido
7
50094003
Kit meas. amplifier PMASS 80 WEA EX
Número do desenho
Código de pedido
B
50106094
Kit meas. amplifier 80 WEA HE EX
Número do desenho
Código de pedido
B
71039405
Kit meas. amplifier PMASS 80 EES EX
Número do desenho
Código de pedido
B
50106095
Kit meas. amplifier 80 EES HE EX
Número do desenho
Código de pedido
B
71039406
Kit meas. amplifier PMASS 80 SEA EX
Número do desenho
Código de pedido
B
50106096
Kit meas. amplifier 80 SEA HE EX
Número do desenho
Código de pedido
B
71039407
Kit commodul Iout passive/Frequency Exi
Número do desenho
Código de pedido
C
50098302
Kit I/O Iout passive/Frequency HE Exi
Número do desenho
Código de pedido
C
71039479
Kit commodul Iout active/Frequency Exi
Número do desenho
Código de pedido
C
50098303
Kit I/O Iout active/Frequency HE Exi
Número do desenho
Código de pedido
C
71039478
Kit commodul current/frequency out Ex
Número do desenho
Código de pedido
C
50096757
Kit I/O 50/80 current/frequ. out HE EX
Número do desenho
Código de pedido
C
71039474
Kit com50/51/40/80/90 I+F/stat.in+outEx
Número do desenho
Código de pedido
C
50096759
Kit I/O 50/80 I+F status in+out HE EX
Número do desenho
Código de pedido
C
71039473
Número do desenho
Código de pedido
C
71066579
Kit I/O 50/53/55/80/83 Profib. PA HE Ex
Número do desenho
Código de pedido
C
71066580
Kit Commodul current out 3 Interface Ex
Número do desenho
Código de pedido
D
50096833
Kit I/O current out 3 Interface HE EX
Número do desenho
Código de pedido
D
71039477
Número do desenho
Código de pedido
2
50096834
Kit Sub PCB current out HE
Número do desenho
Código de pedido
2
71039487
Kit Sub PCB frequency out
Número do desenho
Código de pedido
3
50096835
Kit Sub PCB frequency out HE
Número do desenho
Código de pedido
3
71039489
Número do desenho
Código de pedido
4
50096837
Kit Sub PCB Status input HE
Número do desenho
Código de pedido
4
71039492
Kit display mod 50/51/80/65 >=V1.06.00
Número do desenho
Código de pedido
E
50108132
Kit disp.50/51/80/90/65 Wall >=V1.06.00
Número do desenho
Código de pedido
J
50108131
Kit Bus/connec.b.5X/40/8X/65 field hous.
Número do desenho
Código de pedido
G
50094016
Kit Bus PCB/PCB carr.5X/8X/9X/65 wall
Número do desenho
Código de pedido
21
50094017
Kit Bus/connec.b.5X/8X SS-housing
Número do desenho
Código de pedido
H
50099099
Kit connec. board PMASS8X wall enclo
Número do desenho
Código de pedido
19
50098637
Kit connec. board 8X wall enclosur HE
Número do desenho
Código de pedido
19
71039493
Kit connec. board In/Output Wall encl
Número do desenho
Código de pedido
18
50094014
Kit connection board 8X FS
Número do desenho
Código de pedido
A
50098705
Kit connection board 8X FS HE
Número do desenho
Código de pedido
A
71039494
Kit connection board 8X FS Ex
Número do desenho
Código de pedido
A
50098706
Kit connection board 8X FS HE EX
Número do desenho
Código de pedido
A
71039495
Kit Termin.Block field hous. 5X/8X/40/65
Número do desenho
Código de pedido
29
50108139
Kit Termin.Block Wall encl. 5X/8X/9X/65
Número do desenho
Código de pedido
30
50108140
Kit S-Dat Promass 80 programmed
Número do desenho
Código de pedido
S
71003951
Kit Cover 5X/8X with window SS-housing
Número do desenho
Código de pedido
17
50099100
Kit Cover 5X/40/8X/65 with window
Número do desenho
Código de pedido
8
50094026
Kit Cover 5X/40/8X/93/65 with window Exd
Número do desenho
Código de pedido
32
50094027
Kit Cover 5X/40/8X/65 version blind
Número do desenho
Código de pedido
9
50094028
Kit Cover 5X/40/8X/93/65 vers. blind Exd
Número do desenho
Código de pedido
33
50094029
Kit Cover Connection terminal
Número do desenho
Código de pedido
10
50094038
Kit Cover Connection terminal
Número do desenho
Código de pedido
10
50094038
Kit Cover 5X/40/8X/93/65 Conn.termi.Exe
Número do desenho
Código de pedido
34
50094039
Kit Cover 5X/40/8X/93/65 Conn.termi.Exd
Número do desenho
Código de pedido
35
50094040
Kit 10 cable glands M20x1,5
Número do desenho
Código de pedido
15
50096840
Kit 10 cable glands M20x1.5 Ex
Número do desenho
Código de pedido
15
50098036
Kit 10 cable glands M20x1.5 Ex
Número do desenho
Código de pedido
15
50098036
Kit 10 cable glands M20x1.5 Ex
Número do desenho
Código de pedido
15
50098036
Kit 10 extension M20x1.5/PG13,5
Número do desenho
Código de pedido
15
50098040
Kit 10 ext. M20x1.5/G 1/2" (plug PVC)
Número do desenho
Código de pedido
15
50098041
Kit 10 ext. M20x1.5/G 1/2" (plug PVC)
Número do desenho
Código de pedido
15
50098041
Kit 10 ext. M20x1.5/NPT 1/2" (plug PVC)
Número do desenho
Código de pedido
15
50098042
Kit 10 ext. M20x1.5/NPT 1/2" (plug PVC)
Número do desenho
Código de pedido
15
50098042
Kit 10 ext. M20x1.5/NPT 1/2" (plug PVC)
Número do desenho
Código de pedido
15
50098042
Kit Cable gland Profibus PA
Número do desenho
Código de pedido
15
50098037
Kit Circuit board cpl field/SS-housing
Número do desenho
Código de pedido
12
50096839
Kit Bushing to field/SS-housing
Número do desenho
Código de pedido
14
50099102
Kit Terminal protective Cover Ex
Número do desenho
Código de pedido
36
71008445
Kit Ground terminal / Cover clamp
Número do desenho
Código de pedido
13
50096841
Kit 2 Screening sheet field housing
Código de pedido
50096838
Kit 2 Screening sheet wall enclo.
Código de pedido
50098636
Kit housing gaskets SS-Field housing
Número do desenho
Código de pedido
16
50099101
Kit Seal cover to Wall enclosure
Número do desenho
Código de pedido
20
50094041
Kit 10 Seal cover to field housing
Número do desenho
Código de pedido
11
50094050
Kit Part 8X Stainless housing comp.
Número do desenho
Código de pedido
23
50098701
Kit Part 8X fieldhousing compact
Número do desenho
Código de pedido
22
50098702
Número do desenho
Código de pedido
24
50098704
Kit cable Promass remote version 10m
Número do desenho
Código de pedido
28
50093554
Kit cable Promass remote version 20m
Número do desenho
Código de pedido
28
50093573
Kit cable PROMASS remote version 10m Ex
Número do desenho
Código de pedido
28
50098567
Kit cable PROMASS remote version 20m Ex
Número do desenho
Código de pedido
28
50098568
Sua privacidade é muito importante
Usamos cookies para melhorar sua experiência de navegação, coletamos estatísticas para otimizar a funcionalidade do site e entregar anúncios e conteúdo personalizados.
Ao selecionar "Aceitar todos", você consente nosso uso de cookies.
Para mais detalhes, revise nossa Política de cookies .
Personalizar
Aceitar apenas o essencial
Aceitar todos
