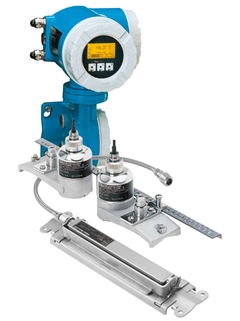

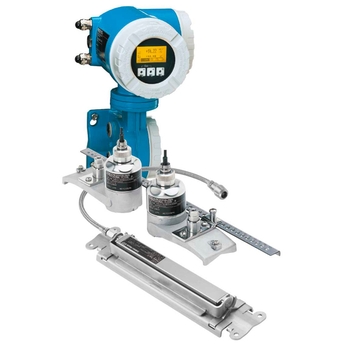

Proline Prosonic Flow 93P for applications with chemicals, solvents, liquid hydrocarbons, acids and alkalis.
Successor

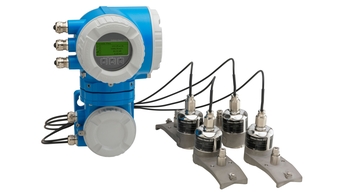

Confiável, flexível, sem manutenção - medição de vazão não invasiva, consistentemente precisa, mesmo em condições desafiadoras
Mais informações
Produtos simples
Fácil de escolher, instalar e operar
Excelência técnica
Simplicidade
Produtos padrão
Confiável, robusto e baixa manutenção
Excelência técnica
Simplicidade
Excelência técnica
Simplicidade
Produtos especializados
Desenvolvidos para aplicações exigentes
Excelência técnica
Simplicidade
Versões FLEX
Excelência técnica
Simplicidade
Versão Fundamental
Atende suas necessidades básicas de medição
Excelência técnica
Simplicidade
Versão Lean
Lida com seus principais processos facilmente
Excelência técnica
Simplicidade
Seleção Extended
Otimiza seus processos com tecnologias inovadoras
Excelência técnica
Simplicidade
Versão Xpert
Controla suas aplicações mais difíceis
Excelência técnica
Simplicidade
Product headline
std_productprofile_product_usp_8209. std_productprofile_product_usp2_58665_1571899493. std_productprofile_product_field_of_application_8210.
Sensor features
std_productprofile_product_benefits_8212. Long-term stable signal – maintenance-free permanent mounting from outside with coupling pads. Process transparency – diagnostic capability. std_successorproducts_product_differentiating_tech_features_58667_1571900174. Wide nominal diameter range: DN 15 to 4000 (½ to 160"). std_successorproducts_product_differentiating_tech_features_58669_1571900174.
Transmitter features
std_productprofile_product_benefits_8192. std_productprofile_product_benefits_8193. std_productprofile_product_benefits_58666_1571901005. std_successorproducts_product_differentiating_tech_features_58672_1571901893. std_successorproducts_product_differentiating_tech_features_58668_1571902040. std_successorproducts_product_differentiating_tech_features_58670_1571902090.
Nominal diameter range
Single channel, 1 or 2 paths : DN15 to 4000 (1/2 to 160") Dual channel, 1 or 2 paths : DN15 to 4000 (1/2 to 160")
Wetted materials
Clamp on system: Sensor holder 1.4308/CF-8 Sensor housing 1.4301/304 Strapping bands 1.4301/304
Measured variables
Volume flow channel 1&2, average volume flow, volume flow difference, sound velocity, flow velocity, totalizer
Max. measurement error
Volume flow: ±3% o.r. for DN15 ±2% o.r. for DN25 to DN200 ±2% o.r. above DN200
Measuring range
0.3 to 10 m/s (1 to 33 ft/s)
Medium temperature range
DN15 to 65 -40 to +100°C (-40 +212 °F) -40 to +150°C (-40 +302 °F) option DN50 to 4000 -40 to +80°C (-40 +276 °F) -40 to +170°C (-40 +338 °F) option
Ambient temperature range
-20 to +60 °C (-4 to +140 °F) -40 to +60 °C (-40 to +140 °F) optional
Transmitter housing material
Wall-mounted housing: powder-coated die-cast aluminum
Degree of protection
IP67, type 4X for transmitter IP68 type 6P for sensors. Transmitter: IP67, type 4X enclosure
Display/Operation
4 lines backlit display with three optical keys
Outputs
1x 4-20 mA HART 1x Pulse/frequency/switch output (passive)
Digital communication
HART PROFIBUS PA Profibus DP FOUNDATION Fieldbus
Power supply
85 to 260 V AC 20 to 55 V AC 16 to 62V DC
Other approvals and certificates
Flowmeter verification for DN15, 25, 40, 50 & 100 only Marine certificate EAC marking
Metrological approvals and certificates
Flowmeter verification for DN15, 25, 40, 50 & 100 only
Marine approvals and certificates
138 documentos
Proline Prosonic Flow 93P
Technical Information
Ultrasonic flow measuring system Volume flow measurement of liquids in chemical or process applications
EN
PT
Alemão French Italiano Japonês Polonês Russo Chinês
01/07/2011
01/07/2010
01/06/2009
Idioma:
Inglês
Versão:
01/07/2011
Tamanho do arquivo:
1.1 MB
Nome do arquivo:
TI00083DEN_1311.pdf
PROSONIC FLOW 93 P
Technical Information
Ultrasonic Flow Measuring System Volume flow measurement of liquids in chemical or process applications.
EN
PT
Dinamarquês Alemão French Italiano Japonês Polonês Russo
01/05/2005
01/10/2003
Idioma:
Inglês
Versão:
01/05/2005
Tamanho do arquivo:
1.6 MB
Nome do arquivo:
TI056DEN.pdf
Prosonic Flow 93
HART
Operating Instructions
Ultrasonic Flow Measuring System. The description of the device functions are in a separate documentation.
EN
PT
Tcheco Alemão Grego French Italiano Japonês Polonês Romeno Russo Chinês
19/08/2011
01/07/2010
01/06/2009
01/11/2004
15/10/2003
Idioma:
Inglês
Versão:
19/08/2011
Tamanho do arquivo:
2.8 MB
Nome do arquivo:
BA00070DEN_1311.pdf
Proline Prosonic Flow 93
PROFIBUS DP/PA
Operating Instruction
Ultrasonic Flow Measuring System with PROFIBUS DP/PA interface. The description of the device functions are in a seperate documentation.
EN
PT
Tcheco Alemão Finlandês Italiano Russo
19/08/2011
21/09/2010
01/12/2007
01/12/2002
Idioma:
Inglês
Versão:
19/08/2011
Tamanho do arquivo:
3.3 MB
Nome do arquivo:
BA00076DEN_1411.pdf
Prosonic Flow 93
HART
Description of Device Functions
Description of the device functions (Options and inputs). Additional documentation for Operating Instructions PROline Prosonic Flow 93.
EN
PT
Alemão French Italiano Japonês Romeno Russo
01/07/2011
01/06/2009
01/11/2004
15/10/2003
01/12/2002
Idioma:
Inglês
Versão:
01/07/2011
Tamanho do arquivo:
1.3 MB
Nome do arquivo:
BA00071DEN_1311.pdf
Prosonic Flow 93C
FOUNDATION Fieldbus
Operating Instruction
Ultrasonic Flow Measuring System with FOUNDATION Fieldbus interface. The description of the device functions are in a seperate documentation.
Idioma:
Inglês
Versão:
25/10/2010
Tamanho do arquivo:
2.5 MB
Nome do arquivo:
BA00145DEN_1310.pdf
Prosonic Flow 93 PROFIBUS DP/PA
Description of Device Functions
Description of the device functions (Options and inputs). Additional documentation for Operating Instructions Prosonic Flow93 PROFIBUS DP/PA.
EN
PT
Alemão Finlandês
01/07/2011
21/09/2010
01/12/2002
Idioma:
Inglês
Versão:
01/07/2011
Tamanho do arquivo:
1.2 MB
Nome do arquivo:
BA00077DEN_1411.pdf
Prosonic Flow 93
FOUNDATION Fieldbus
Description of device functions
Description of the device functions (Options and inputs). Additional documentation for Operating Instructions Proline Prosonic Flow 93 FOUNDATION Fieldbus.
EN
PT
Alemão Russo
01/07/2011
25/10/2010
01/05/2002
Idioma:
Inglês
Versão:
01/07/2011
Tamanho do arquivo:
1.2 MB
Nome do arquivo:
BA00079DEN_1411.pdf
Prosonic Flow 93
FOUNDATION Fieldbus
Operating Instruction
Ultrasonic Flow Measuring System with FOUNDATION Fieldbus interface. The description of the device functions are in a seperate documentation.
EN
PT
Alemão Russo
19/08/2011
25/10/2010
01/05/2002
Idioma:
Inglês
Versão:
19/08/2011
Tamanho do arquivo:
2.5 MB
Nome do arquivo:
BA00078DEN_1411.pdf
Prosonic Flow 93C
FOUNDATION Fieldbus
Description of device functions
Description of the device functions (Options and inputs). Additional documentation for Operating Instructions Proline Prosonic Flow 93C FOUNDATION Fieldbus.
Idioma:
Inglês
Versão:
25/10/2010
Tamanho do arquivo:
2.3 MB
Nome do arquivo:
BA00146DEN_1310.pdf
Buscar peças de reposição pelo número no desenho
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
Kit power s.b. PSONIC9X 85-260VAC
Número do desenho
Código de pedido
F
50099250
Kit p.s.b. PSONIC 93 85-260VAC HE
Número do desenho
Código de pedido
F
71243440
Kit P.s.b. PSONIC9X 20-55VAC16-62VDC
Número do desenho
Código de pedido
F
50099252
Kit power s.b. PSONIC9X 85-260VAC Ex
Número do desenho
Código de pedido
F
50099251
Kit P.s.b. PSONIC9X 20-55VAC16-62VDC Ex
Número do desenho
Código de pedido
F
50099253
Kit 10 fuses 250 VAC T800 MA
Número do desenho
Código de pedido
7
50094002
Kit 10 fuses 250 VAC T 2A00
Número do desenho
Código de pedido
7
50094003
Kit amplifier 93 1CH WEA EX
Número do desenho
Código de pedido
B
71093780
Kit amplifier 93 1CH EES EX
Número do desenho
Código de pedido
B
71093781
Kit amplifier 93 1CH SEA EX
Número do desenho
Código de pedido
B
71093783
Kit amplifier 93 1CH CN EX
Número do desenho
Código de pedido
B
71093785
Kit amplifier 93 2CH WEA EX
Número do desenho
Código de pedido
B
71093786
Kit amplifier 93 2CH EES EX
Número do desenho
Código de pedido
B
71093787
Kit amplifier 93 2CH SEA EX
Número do desenho
Código de pedido
B
71093788
Kit amplifier 93 2CH CN EX
Número do desenho
Código de pedido
B
71093789
Kit amplifier 93 1CH/2CH -40C WEA EX
Número do desenho
Código de pedido
B
71093790
Kit amplifier 93 1CH/2CH -40C EES EX
Número do desenho
Código de pedido
B
71093791
Kit amplifier 93 1CH/2CH -40C SEA EX
Número do desenho
Código de pedido
B
71093792
Kit amplifier 93 1CH/2CH -40C CN EX
Número do desenho
Código de pedido
B
71093793
Kit com 53/55/83/93 curr./freq. out Ex
Número do desenho
Código de pedido
C
50098301
Kit commodul current/freq./2Relay Ex
Número do desenho
Código de pedido
C
50098300
Número do desenho
Código de pedido
C
71066579
Kit I/O 93 Profibus DP C13 Ex
Número do desenho
Código de pedido
C
71107614
Kit I/O Profib. DP+Stat.In 2 Interf. Ex
Número do desenho
Código de pedido
D
50108002
Kit I/O Foundation Fieldbus C02 Ex
Número do desenho
Código de pedido
C
50101264
Kit I/O Foundation Fieldbus C14 EX
Número do desenho
Código de pedido
C
71095035
Kit I/O Foundation Fieldbus C02 Ex
Número do desenho
Código de pedido
C
50101264
Kit I/O Foundation Fieldbus C14 EX
Número do desenho
Código de pedido
C
71095035
Kit commodul Iout passive/Frequency Exi
Número do desenho
Código de pedido
C
50098302
Kit commodul Iout active/Frequency Exi
Número do desenho
Código de pedido
C
50098303
Kit Commodul current out 3 Interface Ex
Número do desenho
Código de pedido
D
50096833
Número do desenho
Código de pedido
3
50096834
Número do desenho
Código de pedido
3
50096834
Kit Sub PCB frequency out
Número do desenho
Código de pedido
4
50096835
Kit Sub PCB frequency out
Número do desenho
Código de pedido
4
50096835
Número do desenho
Código de pedido
6
50096836
Número do desenho
Código de pedido
6
50096836
Número do desenho
Código de pedido
5
50096837
Kit display modul Wall enclosure
Número do desenho
Código de pedido
E
50096755
Número do desenho
Código de pedido
G
50096754
Kit Bus PCB/PCB carr.5X/8X/9X/65 wall
Número do desenho
Código de pedido
10
50094017
Kit connec. board In/Output Wall encl
Número do desenho
Código de pedido
8
50094014
Kit connec.plate 90/93 1CH wall enclo.
Número do desenho
Código de pedido
9
50099256
Kit connec.plate 93 2CH wall enclo.
Número do desenho
Código de pedido
9
50099257
Kit Terminal protective Cover Ex
Número do desenho
Código de pedido
16
71008445
Kit Termin.Block Wall encl. 5X/8X/9X/65
Número do desenho
Código de pedido
30
50108140
Kit T-DAT Transmitter Data Chip
Número do desenho
Código de pedido
2
50094004
Kit Cover 5X/40/8X/93/65 with window Exd
Número do desenho
Código de pedido
17
50094027
Kit Cover 5X/40/8X/93/65 vers. blind Exd
Número do desenho
Código de pedido
18
50094029
Kit Cover Connection terminal
Número do desenho
Código de pedido
21
50094038
Kit Cover 5X/40/8X/93/65 Conn.termi.Exe
Número do desenho
Código de pedido
19
50094039
Kit Cover 5X/40/8X/93/65 Conn.termi.Exd
Número do desenho
Código de pedido
20
50094040
Kit 10 cable glands M20x1.5 Ex
Número do desenho
Código de pedido
15
50098036
Kit 10 ext. M20x1.5/NPT 1/2" (plug PVC)
Número do desenho
Código de pedido
15
50098042
Kit 10 ext. M20x1.5/G 1/2" (plug PVC)
Número do desenho
Código de pedido
15
50098041
Kit 10 cable glands M20x1,5
Número do desenho
Código de pedido
12
50096840
Kit 10 cable glands M20x1.5 Ex
Número do desenho
Código de pedido
12
50098036
Kit 10 ext. M20x1.5/NPT 1/2" (plug PVC)
Número do desenho
Código de pedido
12
50098042
Kit 10 ext. M20x1.5/G 1/2" (plug PVC)
Número do desenho
Código de pedido
12
50098041
Kit Cable gland Profibus PA
Número do desenho
Código de pedido
12
50098037
Kit Cable gland Found. Fieldbus
Número do desenho
Código de pedido
12
50094984
Kit Circuit board cpl field/SS-housing
Número do desenho
Código de pedido
14
50096839
Kit Ground terminal / Cover clamp
Número do desenho
Código de pedido
13
50096841
Kit 2 Screening sheet field housing
Código de pedido
50096838
Kit 2 Screening sheet wall enclo.
Código de pedido
50098636
Kit Seal cover to Wall enclosure
Número do desenho
Código de pedido
11
50094041
Kit 10 Seal cover to field housing
Número do desenho
Código de pedido
22
50094050
Código de pedido
FXA193-??
Sensor pair-40...80oC Prosonic F DDU18
Código de pedido
50091703
Sensor pair0...170oC Prosonic F DDU 18
Código de pedido
50091704
Sensor 0...60oC Prosonic Flow DDU 19
Código de pedido
50091713
Overview auxiliary equipment
see spare part picture
Prosonic Flow 93, transmitter
Prosonic Flow P, flow sensor set
Prosonic Flow 91/93/93T,sensor cable set
Prosonic Flow W/P, sensor holder set
Prosonic Flow W/P, install.set Clamp On
Prosonic Flow 91/93 W/P, conduit adapter
Prosonic Flow, coupling medium
Prosonic Flow 93, retro fit kit In/Out
Código de pedido
DK9UI-???
Transmitter 91/90/93, Mounting set
Prosonic Flow 93, software package
Sua privacidade é muito importante
Usamos cookies para melhorar sua experiência de navegação, coletamos estatísticas para otimizar a funcionalidade do site e entregar anúncios e conteúdo personalizados.
Ao selecionar "Aceitar todos", você consente nosso uso de cookies.
Para mais detalhes, revise nossa Política de cookies .
Personalizar
Aceitar apenas o essencial
Aceitar todos
