Especificações resumidas
-
Measuring range
0 to 2.5 AU
-
Process temperature
0 to 90 °C (32 to 194 °F) continuous
Max. 130 °C (266 °F) for 2 hours -
Process pressure
Max. 100 bar (1450 psi)
(depending on flow through assembly)
Campo de aplicação

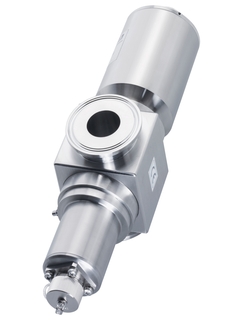

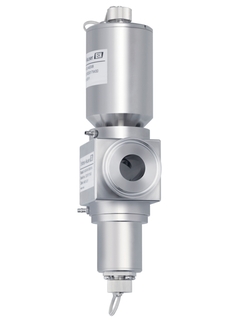

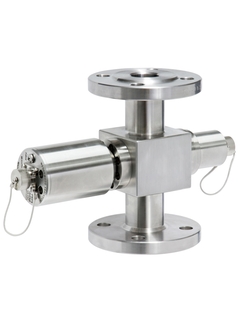

OUSAF22 is an optical sensor for precise inline color measurement in liquids in the visible region of the electromagnetic spectrum. It measures the slightest color changes, ensuring the highest quality standards of your products. Moreover, it provides you with fast values according to all standard color scales and avoids complicated and expensive sampling. OUSAF22 is ready for all kinds of environments, from hazardous areas (ATEX, FM) to hygienic processes (CIP/SIP).
The OUSAF22 sensor measures color for:
Quality control / Purity monitoring
Color dosage
Decolorization control
Distillation monitoring
This makes it fit for many industries such as
Life Sciences
Chemicals
Food & Beverages
Oil & Gas
Water
Color scale measurements: APHA/Hazen, Pt, EBC, ASBC, ASTM, ICUMSA, Lovibond
With its international explosion-protection approvals, such as ATEX and FM, the sensor is suitable for hazardous area use.
Benefícios
Accurate color and purity monitoring for better product quality
Fast and direct inline measurement avoids expensive sampling and laboratory measurements
Values according to standard color scales (APHA/Hazen, etc.)
Low-maintenance sensor with long service life and stable operation
Outstanding filter performance provides highest linearity
Suitable for cleaning-in-place (CIP) and sterilization-in-place (SIP)
Approved for hazardous area use
Seleção Extended
-
Produtos com tecnologia de ponta
- Altamente funcional e prático
Excelência técnica
Simplicidade

-
Produtos com tecnologia de ponta
- Altamente funcional e prático
Excelência técnica
Simplicidade
-
Produtos especializados
- Desenvolvidos para aplicações exigentes
Excelência técnica
Simplicidade
Variável
Versões FLEX | Excelência técnica | Simplicidade |
---|---|---|
Versão Fundamental Atende suas necessidades básicas de medição |
Excelência técnica
|
Simplicidade
|
Versão Lean Lida com seus principais processos facilmente |
Excelência técnica
|
Simplicidade
|
Seleção Extended Otimiza seus processos com tecnologias inovadoras |
Excelência técnica
|
Simplicidade
|
Versão Xpert Controla suas aplicações mais difíceis |
Excelência técnica
|
Simplicidade
Variável |
-
-
Informações Técnicas (TI)
OUSAF22 Technical Information
Optical sensor combined with the OUA260 flow assembly for the
measurement of color concentrationsEN PT 31/03/201627/05/2013Idioma:
Inglês
Versão:
31/03/2016
Tamanho do arquivo:
669.9 KB
Nome do arquivo:
TI00472CEN_0216.pdf
-
-
-
Instruções de Operação (BA)
Operating Instructions Model OUM980 / Model OUSAF22
Model OUM980 Photometric Analyzer/
Model OUSAF22 Dual Beam Inline Color Sensor- Analyzer/Sensor to measure
Spectral AbsorbanceIdioma:
Inglês
Versão:
01/10/2009
Tamanho do arquivo:
1.9 MB
Nome do arquivo:
OUM980 OUSAF22 FINAL_EH_small.pdf
-
-
-
Instruções de Operação (BA)
OUSAF22 Instruções de operação
Sensor óptico para medir a concentração de cor
EN PT 31/03/201627/05/2013Idioma:
Português
Versão:
31/03/2016
Tamanho do arquivo:
1.4 MB
Nome do arquivo:
BA00472CPT_0216.pdf
-
-
-
Instruções de Segurança Ex (XA)
XA OUSAF12, OUSAF21, OUSAF22, OUSAF44, OUSAF46, OUSTF10
Process photometer sensors
UK Ex II 2G Ex db IIC T5 GbIdioma:
Inglês
Versão:
02/11/2022
Tamanho do arquivo:
533.1 KB
Nome do arquivo:
XA02914CEN_0122-00.pdf
-
-
-
Instruções de Segurança Ex (XA)
OUSAF12, OUSAF21, OUSAF22, OUSAF44, OUSAF46, OUSTF10 Instruções de segurança para equipamentos elétricos para áreas com risco de explosão Instruções de segurança
Instruções de segurança para equipamentos elétricos para áreas com risco
de explosãoEN PT 29/07/202110/01/201831/12/201730/09/201631/03/2016Idioma:
Português
Versão:
29/07/2021
Tamanho do arquivo:
6.9 MB
Nome do arquivo:
XA01403CPT_0418.pdf
-
-
-
Folheto de Competência (CP)
Prozessphotometer
Kompetenz in der Flüssigkeitsanalyse
Idioma:
Alemão
Versão:
07/09/2016
Tamanho do arquivo:
4.5 MB
Nome do arquivo:
CP01110 Process photometer_DE_2016_lowres.pdf
-
-
-
Folheto de Competência (CP)
プロセスフォトメータ
水質分析に関する高度な専門知識
Idioma:
Japonês
Versão:
16/04/2024
Tamanho do arquivo:
2.5 MB
Nome do arquivo:
CP01110CJA_0216_0424_Process photometer.pdf
-
-
-
Folheto de Competência (CP)
Photomètres de process
Expertise en analyses physico-chimiques
Idioma:
French
Versão:
07/09/2016
Tamanho do arquivo:
1.7 MB
Nome do arquivo:
CP01110CFR-0616-Photomètres de process.pdf
-
-
-
Folheto de Competência (CP)
Fotómetros para procesos
Experiencia en análisis de líquidos
Idioma:
Espanhol
Versão:
27/01/2015
Tamanho do arquivo:
1.7 MB
Nome do arquivo:
CP01110C23ES_0115_LR.pdf
-
-
-
Folheto de Competência (CP)
Process photometers
Expertise in liquid analysis
Idioma:
Inglês
Versão:
07/09/2016
Tamanho do arquivo:
4.6 MB
Nome do arquivo:
CP01110 Process photometer_EN_2016_LowRes.pdf
-
