Especificações resumidas
-
Output
WirelessHART communication interface
Transmission rate: Nominal 250 kBits/s
Operating frequency: 2.4 GHz (ISM band)
Transmission range under reference conditions:
Outdoor 250 m, indoor 50 m -
Display
Integral via 3 LEDs
Campo de aplicação

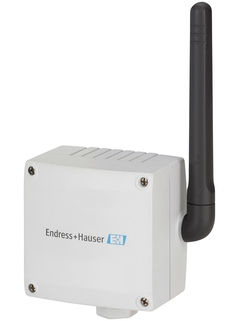

O Adaptador WirelessHART SWA70 é um módulo de interface para a transmissão sem fio de sinais de 4-20 mA/HART a partir de equipamentos de campo conectados a um WirelessHART Fieldgate. Ele é alimentado por uma bateria ou unidades de fonte de alimentação. O adaptador WirelessHART pode ser usado em áreas classificadas e não classificadas para aplicações.
Otimização de processo: Monitore e otimize as seções da planta com menos custo e esforço conectando o adaptador WirelessHART.
Monitoramento de nível em tanques e silos: O valor medido, o estado do equipamento e da bateria são transmitidos em intervalos regulares a um sistema de nível superior.
Monitoramento da condição da planta: Os equipamentos sem fio são montados em pontos críticos na planta com acessibilidade limitada ou onde os custos de ligação elétrica são limitados. Melhor vazão de dados e diagnósticos aumentam a confiabilidade e segurança da planta.
Benefícios
Equipamentos HART são rapidamente atualizados à tecnologia WirelessHART
Integração rápida de equipamentos de campo de 4-20 mA em uma rede WirelessHART
Um equipamento de campo de 4-20 mA e até quatro equipamentos de campo HART, no modo multidrop, podem ser conectados a um adaptador WirelessHART
Modo burst e notificação de eventos compatíveis
Equipamentos HART remotos e de difícil acesso são conectados à sala de controle sem cabos dispendiosos
Fácil planejamento, instalação rápida e integração
