Especificações resumidas
Input
2 x universal (U, I, R, RTD, TC)
Display
Multicolor backlight LCD White/black/yellow Bargraph Unit TAG Alarm warning in plain text
Campo de aplicação
Analog measured values are indicated, evaluated and calculated by the process meter. With the integrated loop power supply two-wire sensors can be powered. The universal inputs enable the connection of current, voltage, RTDs and TCs. Limit values can be monitored and relays can be switched. Via analog outputs process signals can be forwarded. The integrated application package "differential pressure" allows the quick and easy commissioning for differential pressure applications.

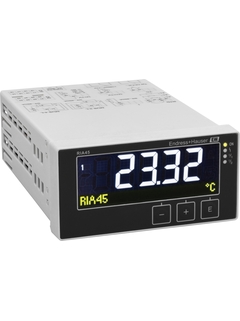

The RIA45 panel meter exhibits a display, analog inputs for process and status signals, analog and digital outputs, and an interface for configuration. Connected sensors can be powered by the integrated LPS. All measured and calculated values are available as a signal source for display, outputs, relays and the interface.
Plant and apparatus engineering and construction
Control rooms and cabinets
Laboratories
Process recording and supervision
Process control
Signal adjustment and conversion
Benefícios
5-digit 7-segment LC display, backlit
1 or 2 universal inputs
2 relays (optional)
Min./max. value saved
1 or 2 calculated values and linearization table
Digital status output (Open Collector)
SIL2 approval (optional); marine approval
Versão Lean
Produtos padrão
Confiável, robusto e baixa manutenção
Excelência técnica
Simplicidade
©Endress+Hauser
Produtos simples
Fácil de escolher, instalar e operar
Excelência técnica
Simplicidade
Produtos padrão
Confiável, robusto e baixa manutenção
Excelência técnica
Simplicidade
Excelência técnica
Simplicidade
Produtos especializados
Desenvolvidos para aplicações exigentes
Excelência técnica
Simplicidade
Versões FLEX
Excelência técnica
Simplicidade
Versão Fundamental
Atende suas necessidades básicas de medição
Excelência técnica
Simplicidade
Versão Lean
Lida com seus principais processos facilmente
Excelência técnica
Simplicidade
Seleção Extended
Otimiza seus processos com tecnologias inovadoras
Excelência técnica
Simplicidade
Versão Xpert
Controla suas aplicações mais difíceis
Excelência técnica
Simplicidade
Loading alternative products
Predecessor
TMT2173
TMT2155
VU2650
VU2653
Measuring principle
Indicators with control unit
Measuring principle
Process meter with control unit
Function
Display Loop power supply Transmitter functionality Barrier Signal isolation Calculation Limit alarm
Display
Multicolor backlight LCD White/black/yellow Bargraph Unit TAG Alarm warning in plain text
Input
2 x universal (U, I, R, RTD, TC)
Software functions
Linearization Minimum value per channel Maximum value per channel Calculation Band value monitoring
Certificates
ATEX II(1)GD [Ex ia] IIC CSA General Purpose CSA AIS, NI/I/2/ABCDEFG/T4 FM AIS, NI/I/2/ABCDEFG/T4 TIIS [Ex ia] IIC NEPSI [Ex ia] IIC UK II(1)G [Ex ia Ga] IIC, II(1)D [Ex ia Da] IIIC marine certificate
Mais baixados
The ideal device for each industry
Versão em inglês - 11/2023
Temperature and system products from Endress+Hauser
Idioma:
Inglês
Versão:
30/11/2023
Tamanho do arquivo:
1.9 MB
Nome do arquivo:
CP01556T Industry Fan.pdf
RIA45
Versão em português - 06/2022
Indicador do processo
EN
PT
DE ES FR IT JA PL RU ZH
30/06/2022
10/03/2016
02/11/2015
25/04/2014
29/10/2012
Idioma:
Português
Versão:
30/06/2022
Tamanho do arquivo:
755.5 KB
Nome do arquivo:
TI00141RPT_0622-00.pdf
55 documentos
EN
PT
Alemão Espanhol French Italiano Japonês Polonês Russo Chinês
30/06/2022
10/03/2016
02/11/2015
25/04/2014
29/10/2012
Idioma:
Português
Versão:
30/06/2022
Tamanho do arquivo:
755.5 KB
Nome do arquivo:
TI00141RPT_0622-00.pdf
EN
PT
Tcheco Alemão Espanhol French Italiano Japonês Polonês Russo Chinês
30/06/2022
10/03/2016
15/10/2015
25/04/2014
30/01/2014
Idioma:
Português
Versão:
30/06/2022
Tamanho do arquivo:
1.5 MB
Nome do arquivo:
BA00272RPT_0722-00.pdf
EN
PT
Búlgaro Tcheco Dinamarquês Alemão Grego Espanhol Estoniano Finlandês French Croata Húngaro Indonésio Italiano Japonês Coreano Lithuanian Latvian Holandês Norueguês Polonês Romeno Russo Eslovaco Esloveno Sueco Tailandês Turco Chinês
30/06/2022
21/11/2018
15/10/2015
30/01/2015
04/10/2012
Idioma:
Português
Versão:
30/06/2022
Tamanho do arquivo:
872.9 KB
Nome do arquivo:
KA00271RPT_1722-00.pdf
Einbauanleitung für den Austausch des CPU inkl. Front des RIA45 und CM14
Idioma:
Inglês
Versão:
30/01/2025
Tamanho do arquivo:
0 B
Nome do arquivo:
71082766.pdf
Einbauanleitung für den Austausch der Front des RMA45
Idioma:
Inglês
Versão:
30/01/2025
Tamanho do arquivo:
0 B
Nome do arquivo:
71082765.pdf
Einbauanleitung für den Austausch des Mainboard für den RIA45 / CM14
Idioma:
Inglês
Versão:
30/01/2025
Tamanho do arquivo:
0 B
Nome do arquivo:
71082767.pdf
ATEX: II (1)G [Ex ia Ga] IIC II(1)D [Ex ia Da] IIIC
EN
PT
Búlgaro Tcheco Dinamarquês Alemão Grego Espanhol Estoniano Finlandês French Croata Húngaro Italiano Lithuanian Latvian Holandês Polonês Romeno Eslovaco Esloveno Sueco
27/06/2022
04/11/2016
15/04/2010
18/12/2008
Idioma:
Português
Versão:
27/06/2022
Tamanho do arquivo:
482.1 KB
Nome do arquivo:
XA00076RPT_1422-00.pdf
CSA: Control Drawing AIS, ANI 120300112
Idioma:
Inglês
Versão:
08/06/2010
Tamanho do arquivo:
163.3 KB
Nome do arquivo:
120300112.pdf
FM: Control Drawing AIS, ANI 120300111
Idioma:
Inglês
Versão:
03/06/2009
Tamanho do arquivo:
167.4 KB
Nome do arquivo:
120300111.pdf
Control Drawing CSA AIS RIA45
Display with Control Functions RIA45 Installation Notes for hazardous locations
Idioma:
Inglês
Versão:
08/04/2010
Tamanho do arquivo:
278.3 KB
Nome do arquivo:
120300112.pdf
Buscar peças de reposição pelo número no desenho
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
Terminal strip 4pole FMC1,5/4-ST-3,5
Número do desenho
Código de pedido
10
71037350
Terminal strip 3 pole FKC2,5/3-ST-5,08
Número do desenho
Código de pedido
13
71037408
Cover clamp EX protection W07
Número do desenho
Código de pedido
3
71069920
Terminal strip 4pole space3.5 Ex codiert
Número do desenho
Código de pedido
10
71074564
Terminal strip 4pole space3.5 Ex codiert
Número do desenho
Código de pedido
10
71074567
Terminal strip 4pole space 3.81 non Ex
Número do desenho
Código de pedido
12
71075062
Terminal plug 2pole space3.81 spring
Número do desenho
Código de pedido
11
71075063
Thread rod tube fixing 105mm
Número do desenho
Código de pedido
14
71081257
Terminal plug 3pole "N L PE" pitch 5.08
Número do desenho
Código de pedido
9
71123475
Terminal plug 3pole "L N PE" pitch 5.08
Número do desenho
Código de pedido
9
71296182
Terminal plug 3pole "R12 R11 R13"RM5.08
Número do desenho
Código de pedido
13
71296188
Terminal plug 3pole "R22 R21 R23"RM5.08
Número do desenho
Código de pedido
13
71296190
Número do desenho
Código de pedido
4
RIA45X-
Número do desenho
Código de pedido
4
RIA45T-
