Especificações resumidas
-
Accuracy
+/- 2 mm (0,08")
-
Process temperature
-40…+80°C (-40…+176°F)
-
Process pressure / max. overpressure limit
-1…3 bar (-14,5…43 psi)
-
Max. measurement distance
DN40: 15 m (49.2 ft),
DN80: 20 m (65.6 ft) -
Main wetted parts
PVDF, PBT
Campo de aplicação

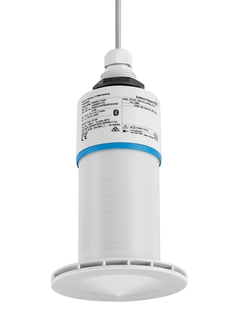

Micropilot FMR20 oferece medição contínua de nível e vazão sem contato (através da tabela de linearização) e é uma aplicação perfeita para a indústria de água e esgoto, e utilidades em todas as indústrias. O comissionamento é possível através de HART ou sem fio através de aplicativo usando Bluetooth® ou display remoto. As curvas de sinal podem ser mostradas através de aplicativo em todos os smartphones/tablets habilitados para Bluetooth® (iOS, Android). Com o design compacto, graças ao chip único, o equipamento é ideal para aplicações em espaço limitado.
Radar para medição contínua de nível e medição de vazão (com canais abertos ou por descargas, através de tabela de linearização) em líquidos. Para uso em tanques de armazenamento, reservatórios abertos, estações de bombeamento/elevação ou gerenciamento de esgoto.
Conexões de processo: Roscas, versões de flange
Temperatura do processo: -40 a +80°C (-40 a +176°F)
Pressão do processo: -1 a +3bar (-14,5 a +43psi)
Faixas de medição máximas líquidos 20 m (66 pés), sólidos 10 m (33 pés)
Precisão: líquidos ±2 mm (0,08"), sólidos ±5mm (0.2")"
Frequência de medição: 26 GHz
Certificados internacionais de proteção contra explosão
Benefícios
Radar de onda livre com comissionamento através de HART ou sem fio através de aplicativo Bluetooth® ou com display remoto
Radar mais compacto devido ao design exclusivo, de chips de radar, oferecendo ajuste perfeito em aplicações de espaço limitado
Melhor radar com relação a preço-desempenho
Aplicação perfeita para água e esgoto e utilidades em todas as indústrias (IP66, 68 / NEMA4x, 6P)
O corpo todo em PVDF para resistir às condições ao ar livre, ligação elétrica vedada e componentes eletrônicos completamente encapsulados elimina a entrada da água e permite a operação sob circunstâncias ambientais severas
Configuração fácil com três principais parâmetros adequados à maioria das aplicações
Acesso remoto sem fio simples e seguro através de Bluetooth® – mesmo em áreas classificadas ou em locais de difícil acesso
